1. Инженерный контекст: Операционные реалии Медного пояса

Проектирование дробильно-сортировочных комплексов в Медном поясе Замбии (Zambian Copperbelt) требует строгого учета трех фундаментальных факторов: высокой структурной прочности и абразивности местной халькопиритовой руды, дефицита стабильного электроснабжения и жестких требований к гранулометрическому составу питания для последующих стадий измельчения и флотации. Как системный архитектор, я подчеркиваю: нестабильная подача материала или неправильная калибровка разгрузочной щели (CSS) неизбежно приведет к нарушению массового баланса, снижению эффективности шаровых мельниц и катастрофическому износу футеровок. Рис. 1: Структурная схема материальных потоков и замкнутого цикла дробления (200 т/ч)

2. Многостадийная технологическая схема и синхронизация оборудования

Для обеспечения гарантированной номинальной производительности 200 т/ч (с учетом коэффициента использования оборудования 80-85%), технологическая линия разбита на три критически синхронизированные стадии.

2.1. Стадия крупного дробления (ДРК): Преодоление пиковых нагрузок

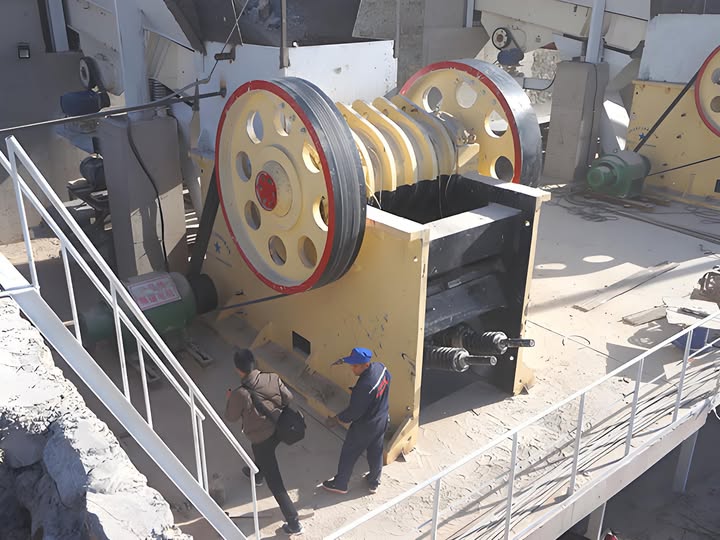

На первичном этапе руда из карьера крупностью до 600 мм поступает в тяжелонагруженную щековую дробилку. Выбор сделан в пользу PE750x1060 (или эквивалентной серии HJ). При установке CSS на уровне 100-120 мм, данная машина обеспечивает стабильную пропускную способность 200-250 т/ч. Синхронизация потока на этом этапе достигается за счет использования вибрационного питателя с колосниковой решеткой для предварительного отсева мелочи, что снижает нагрузку на камеру дробления на 15%.

2.2. Вторичное и третичное дробление: Многоцилиндровая гидравлическая архитектура

Ключевым звеном, определяющим качество конечного продукта, является стадия вторичного/третичного дробления в замкнутом цикле. Для медной руды Замбии оптимальным решением выступает многоцилиндровая гидравлическая конусная дробилка HPT300. Ее кинематика обеспечивает принцип дробления слоев материала (inter-particle crushing), что критически важно для минимизации лещадности.

2.3. Точное грохочение: Изоляция продукта для шаровых мельниц

Классификация осуществляется высокоинтенсивным вибрационным грохотом серии S5X (модель S5X2160). Жесткая конструкция короба и высокая сила возбуждения (G-force) предотвращают «залипание» сит даже при повышенной влажности руды, характерной для сезона дождей в Замбии. Надрешетный продукт отправляется обратно в HPT300, формируя строгий замкнутый цикл.

3. Теоретическая верификация массового баланса и предотвращение узких мест

Важнейшей задачей архитектора является расчет циркулирующей нагрузки для исключения переполнения камеры (choke-feeding bottlenecks).

• Входящий поток (New Feed): 200 т/ч (после отсева и первичного дробления).
• CSS вторичной стадии: Установлен на 19 мм (нацеленность на продукт 0-15 мм для питания мельниц).
• Эффективность грохочения: Принята за 85%.
• Циркулирующая нагрузка (Circulating Load): Ожидается на уровне 35-40% для высокоабразивной медной руды.
• Суммарная нагрузка на HPT300: 200 т/ч (исходное) + ~80 т/ч (возврат) = 280 т/ч.

Так как номинальная пропускная способность HPT300 в стандартной конфигурации камеры при CSS 19 мм составляет 250-380 т/ч, расчетный поток в 280 т/ч ложится в оптимальный диапазон. Это обеспечивает идеальное «питание под завалом» (choke feeding), необходимое для ламинарного дробления, без риска образования узких мест или перегрузки двигателя (bottlenecks). Синхронизация линии математически подтверждена.

4. Часто задаваемые вопросы (FAQ)

Почему для замбийской медной руды выбрана конусная дробилка серии HPT, а не одноцилиндровая HST? Хотя HST отлично справляется с первичным и вторичным дроблением, серия HPT (многоцилиндровая) генерирует большее усилие дробления и обладает лучшей геометрией камеры для третичного дробления в замкнутом цикле. Это обеспечивает более тонкий и однородный гранулометрический состав, что критически снижает энергозатраты на последующей стадии шарового измельчения. Каким образом предотвращается перегрузка конвейеров при скачках циркулирующей нагрузки? Система оснащена интеллектуальным мониторингом мощности двигателей конусной дробилки и грохота. При превышении циркулирующей нагрузки выше расчетных 45%, система автоматически снижает скорость подачи вибрационного питателя на первичной стадии, плавно восстанавливая массовый баланс всей линии. Как учитываются инфраструктурные ограничения Замбии в данном проекте? Дробилки PE и HPT оснащены системами плавного пуска для минимизации пусковых токов, что жизненно важно для нестабильных электросетей Медного пояса. Кроме того, централизованная гидравлическая система смазки обеспечивает защиту оборудования в условиях высокой запыленности и перепадов температур.
